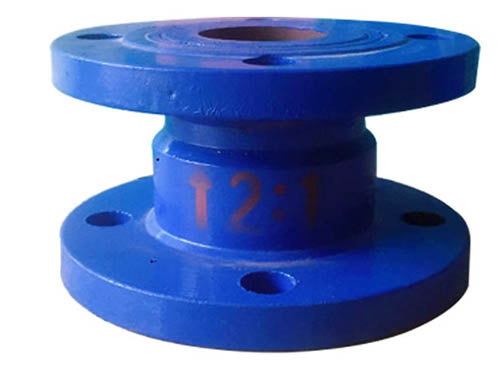

BY43X 固定比例式減壓閥
一、比例式減壓閥產品概述:
該產品適用于高層建筑生活用水，消防用水系統中需減靜壓及動壓的場合。
該產品可取代中間水箱，節約建造中間水箱的費用，并可擴大建筑的實際使用面積。
二、比例式減壓閥出口壓力與流量關系:
流量特性和進口壓力有關，進口壓力越高流量越大。
設計管路系統時需考慮系統內壓力磨擦損失
三、產品性能參數
Y43X-10、Y43X-16型鑄鐵比例式減壓閥主要性能參數 | ||||
型號 | PN | 工作壓力/ MPa | 適用溫度/℃ | 適用介質 |
Y43X-10 | 10 | 1.0 | ≤90 | 水、氣 |
Y43X-16 | 16 | 1.6 | ≤90 | 水、氣 |
四、產品零部件材料
Y43X-10、Y43X-16型鑄鐵比例式減壓閥零部件材料 | |
型號 | 閥體材料 |
Y43X-10 | 鑄鐵 |
Y43X-16 | 鑄鐵
|
五、Y43H比例式減壓閥主要外形尺寸（法蘭連接尺寸 PN1.0MPa 按 GB4216.4-84 標準， PN1.6MPa 按 GB4213.5-84 標準）
公稱通徑 DN （ mm ） | A | D3 |
25 | 232 | 115/125 |
32 | 246 | 140/150 |
40 | 256 | 150/155 |
50 | 270 | 165/175 |
65 | 306 | 185/200 |
80 | 320 | 210/230 |
100 | 340 | 240/265 |
125 | 400 | 275/300 |
150 | 429 | 310/350 |
200 | 358 | 355/400 |
型號 | 公稱壓力 | 公稱通徑 DN （ mm ） | L |
YB43X-10T | 1.0 | 50 | 85 |
1.0 | 65 | 102 | |
1.0 | 80 | 122 | |
1.0 | 100 | 140 | |
1.0 | 125 | 160 | |
1.0 | 150 | 178 | |
1.0 | 200 | 230 | |
YB43X-16T | 1.6 | 50 | 85 |
1.6 | 65 | 102 | |
1.6 | 80 | 122 | |
1.6 | 100 | 140 | |
1.6 | 125 | 160 | |
1.6 | 150 | 178 | |
1.6 | 200 | 230 |
